Flimmerfri innerbelysning för personvagnar
Invändig belysning är en av de mest effektiva uppgraderingarna du kan göra på personvagnar. Ett mjukt upplyst tåg drar omedelbart till sig uppmärksamheten under kvällskörning och ger modelljärnvägen ett betydligt mer levande intryck. Tyvärr lider många kommersiella belysningssatser av flimmer, alltför starkt ljus och ett relativt högt pris. Den goda nyheten är att du enkelt kan bygga ett eget flimmerfritt belysningssystem med några få billiga elektronikkomponenter och grundläggande lödkunskaper. Resultatet blir en driftsäker belysning som fortsätter lysa i flera sekunder även om strömmen tillfälligt bryts.

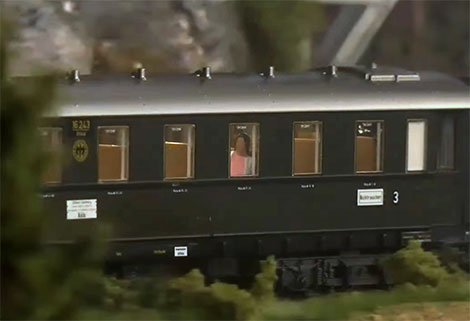

Interiören och passagerarna syns först när vagnen är belyst.
Varför flimrar personvagnsbelysning?
Traditionell vagnsbelysning är beroende av ständig elektrisk kontakt mellan hjulen och rälsen. Även ett mycket kort spänningsavbrott gör att lysdioderna blinkar till. Smutsig räls, växlar, isolerade hjul och tillfälliga kontaktförluster bidrar alla till problemet. Många färdiga belysningssatser saknar dessutom energilagring, vilket gör dem extra känsliga. Lösningen är enkel – komplettera kretsen med en likriktarbrygga och en elektrolytkondensator. Kondensatorn lagrar energi medan tåget kör och fortsätter sedan att mata lysdioderna när strömupptagningen tillfälligt försvinner.
Strömupptagning från spåret
Första steget är att montera strömupptagning. På Märklins treledarsystem tas strömmen från mittledaren med hjälp av en släpsko, medan återledningen sker via en fjäderkontakt mot hjulen. På tvåledarsystem monteras istället strömupptagande fjädrar på båda boggierna. Märklins strömupptagningssats **72050** fungerar utmärkt till många personvagnar, även om fjädrarna ofta behöver kortas något för att passa den aktuella modellen. Använd alltid tunna och mjuka ledningar, gärna PTFE-isolerad kabel, eftersom styva kablar kan öka rullmotståndet och i värsta fall orsaka urspårningar.
Strömförande koppel
Om varje personvagn har en egen släpsko ökar både rullmotståndet och ljudnivån. En betydligt bättre lösning är att använda strömförande koppel mellan vagnarna. Då räcker det att en eller två vagnar samlar upp ström för att försörja hela tågsättet. Har loket redan en släpsko monterad installerar jag normalt strömförande koppel mellan lok och vagnar. På så sätt slipper man helt släpskor under personvagnarna, vilket ger tystare gång och minskar underhållsbehovet. Lämna alltid tillräckligt med kabel mellan vagnarna så att boggierna kan röra sig fritt i kurvor.
Göm elektroniken
Invändigt finns ofta mycket begränsat utrymme i en personvagn. Lyckligtvis har många modeller ett toalettutrymme där elektroniken enkelt kan döljas.

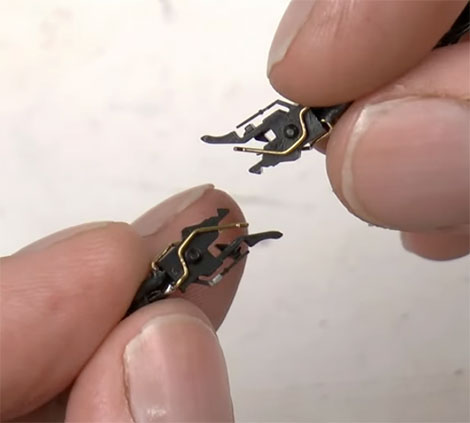

Strömförande koppel överför ström mellan vagnarna.
Systemet består av:
* Likriktarbrygga (ytmonterad typ)
* Elektrolytkondensator 220 µF / 25 V
* Motstånd 10 kΩ, 1/8 W
* Motstånd 10 kΩ, 1/8 W
Likriktarbryggan omvandlar spänningen från spåret till likström oberoende av polaritet. Kondensatorn lagrar energi och eliminerar flimret. Motståndet på 10 kΩ begränsar strömmen genom LED-listen till några få milliampere och ger ett betydligt mer realistiskt ljus. Motståndet på 100 Ω begränsar laddningsströmmen till kondensatorn. I många personvagnar ryms samtliga komponenter i toalettutrymmet och blir därmed helt osynliga.
Val av LED-list
LED-lister avsedda för 12 V är billiga och finns lätt tillgängliga. Varmvita lysdioder ger i regel det mest realistiska intrycket i personvagnar. LED-listerna har markerade klippunkter, vilket gör det enkelt att kapa dem till rätt längd. En vanlig rulle innehåller flera meter LED-list, vilket innebär att materialkostnaden per vagn ofta hamnar runt tio kronor. Även om många LED-lister har självhäftande baksida är det klokt att komplettera med lite extra lim för långsiktig hållbarhet.

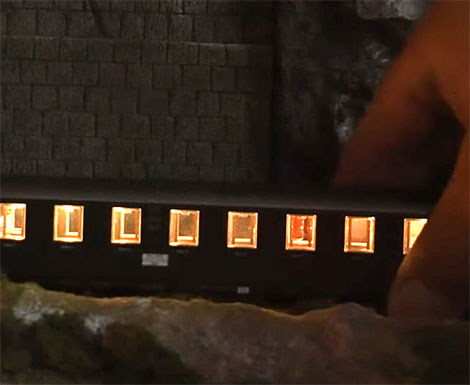

Undvik alltför stark belysning genom att välja rätt motstånd.
Justera ljusstyrkan
Ett av de vanligaste misstagen är att göra belysningen alldeles för stark. Verkliga personvagnar liknar inte starkt upplysta kontorsbyggnader. Ett mjukare och varmare ljus ser betydligt mer naturtroget ut. Ljusstyrkan reduceras enkelt genom att seriekoppla två motstånd på 10 kΩ med LED-listen. Önskas starkare belysning används lägre motståndsvärde, medan högre motstånd ger svagare ljus. Prova dig gärna fram – belysningen upplevs ofta annorlunda på modelljärnvägen än på arbetsbordet.
Sätt in passagerare
När belysningen väl är installerad blir en tom kupé snabbt påfallande. Några sittande passagerare gör därför stor skillnad och förstärker illusionen av ett tåg i trafik. Figurer är dessutom en av de billigaste detaljförbättringarna som ger störst visuell effekt.
Röda slutljus
Den sista vagnen i tåget kan enkelt förses med röda slutlyktor. Små förkopplade röda lysdioder kan monteras direkt i befintliga lykthus eller i små hål i vagnskorgen. Tillsammans med innerbelysningen ger detta ett mycket realistiskt intryck, särskilt vid kvälls- och nattkörning.
Funktion under körning
Den stora elektrolytkondensatorn är den viktigaste komponenten i konstruktionen. När spänningen försvinner fortsätter belysningen att lysa i ungefär 10–12 sekunder innan den långsamt tonar ut. Flimret från smutsig räls, växlar och korta kontaktavbrott försvinner därmed helt. Resultatet blir en mjuk och verklighetstrogen belysning som avsevärt förbättrar intrycket av persontågen.

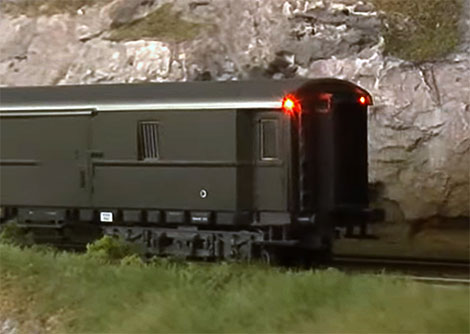

Röda slutljus.
This completely eliminates visible flicker caused by dirty track, turnouts, or brief contact interruptions. The result is a smooth, realistic lighting effect that significantly improves the appearance of passenger trains.
Sammanfattning
Flimmerfri innerbelysning är en av de mest värdefulla uppgraderingarna du kan göra på personvagnar. Materialkostnaden är låg, installationen är enkel och resultatet märks omedelbart. Genom att kombinera säker strömupptagning, en likriktarbrygga, en stor kondensator och varmvita LED-lister kan du bygga en professionell belysning till en bråkdel av priset för många kommersiella lösningar. Resultatet blir personvagnar som ser realistiska ut både dag och natt och som fungerar tillförlitligt även över komplicerade spårsystem och mindre perfekta rälsförhållanden.
