Koppla körström Märklin växelström (AC)

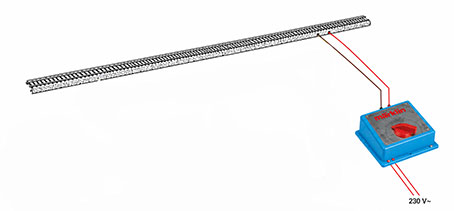

Enkelt! Två kablar är allt som behövs!Märklins elsystem för drift med växelspänning (AC) består av två komponenter; en vridtransformator och en strömskena. Strömskenan har två anslutna ledningar; en brun och en röd, vilka kopplas direkt till de färgmärkta uttagen (brun och röd) på transformatorn. Brun är elektrisk nolla och är ofta märkt med ”0”. Röd är elektrisk fas och märkt med ”B”.
Transformatorn
Märklins transformator omvandlar 230VAC från elnätet till lagom växelspänning för modelljärnvägen.
Transformatorn har i allmänhet 3-4 uttag:
- Brun är elektrisk nolla och märkt ”0”.
- Röd ger 0-16VAC och märkt ”B”.
- Gul ger alltid 16VAC och är märkt ”L”.
Spänningen i den rödmärkta uttaget (även märkt ”B”) kan med vredet/ratten regleras från 0 Voltsläget (max moturs) till 16 Volt (max medurs). För att växla körriktning ges en spänningsstöt på cirka 24 Volt (återfjädrande läge max moturs, eller genom att trycka på vred/ratt).
Det gulmarkerade uttaget ”L” ger 16 Volt hela tiden. Detta uttag används för drift av signaler, elmagnetartiklar (tex växlar och avkopplingsskenor), samt eventuell belysning i hus och på perronger, bangårdar etc.
Strömmatningsskena

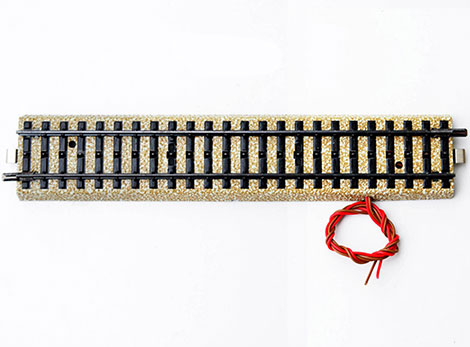

Strömmatningsskenan (artikel 5131) är egentligen bara en vanlig skena med två ledningar anslutna;
- Brun ( - , ”0”) är kopplad till rälerna
- Röd ( + , ”B”) är kopplad till mittledaren
Det är därför mycket enkelt att själv göra fler strömmatningsskenor. Allt som behövs är kabel, lödtenn och en lödkolv.
Vissa skenor har dessutom en liten kondensator ansluten under. Denna är inte nödvändig och kan utelämnas. Syftet med kondensatorn är att reducera de elektriska störningar som loken ger upphov till när de åker på rälsen. Vid en senare eventuell övergång till digital drift av tåget måste dessa kondensatorer tas bort och då är det skönt att redan ha tagit bort dem från början och därmed slippa riva upp rälsen på sin anläggning.
